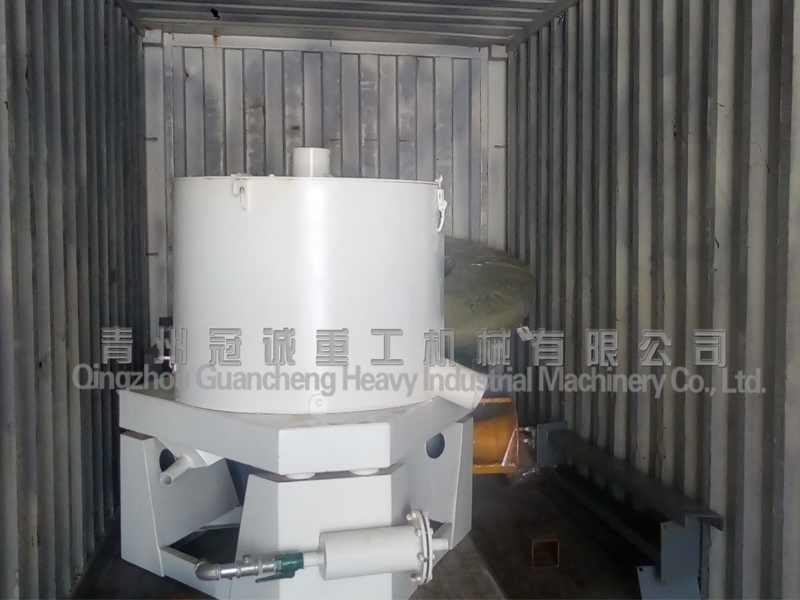

尼爾森選礦機(Knelsonconcentrators)是一種高效的離心選礦設備。它適于從礦石及其它固體物料中回收金、銀和鉑族等貴金屬,并已成功地用于其它一些較大比重礦物的選別。實踐表明,它已成為世界許多新建和改建的各種規模的黃金、有貴金屬伴生的有色金屬選礦廠選用的重選設備。 重力選礦作為主要的選礦方法之一,具有無環境污染、潛在適用面廣的特點。但在過去相當長的一段時間內,隨著礦物資源難選性增加,通常認為其技術發展空間和應用范圍已十分有限。離心作用能產生高倍“強化重力”的特性為重力選礦進一步發展提供了理論可能。多種離心選礦機的出現正是建立 在此基礎上。但物料選別床層迅速壓死,缺乏足夠 的有效分選時間一直是此類設備的大缺點。 拜倫尼爾森(ByronKnelson)先生成功解決了上述難題,發明了以其姓氏命名的“尼爾森選礦機”。實踐證明它能很好地適用于貴金屬選礦和其他許多礦物的選別,并在世界范圍內得到廣泛認可和采用。 尼爾森選礦機早的商業產品始于1978年。到目前為止,它已在70多個國家使用,累積總安裝已達2700多臺套。我國已在山東尹格莊2000t/d的大型金選廠得到成功應用。
　　1 尼爾森選礦機結構與原理 111 基本結構 尼爾森選礦機的分選機構是一個內壁帶有反沖水孔的雙壁錐,可理解為由兩個可一同旋轉的立式同心錐構成。外錐與內錐之間構成一個密封水腔。內錐的內側有數圈溝槽,并有按一定設計排列的進水孔,叫流態化水孔;內錐稱為富集錐。
　　設備的其余部分由給礦、排礦、供水(氣)裝置及驅動、自動控制系統和機架等組成。112 工作原理 尼爾森選礦機是基于離心原理的強化重力選礦 設備。在高倍的強化重力場內,比重大和比重小的礦物的重力差別被極大地放大,這使得輕重礦物之間的分離比自然重力場內更加容易;而特殊設計的物料床層保持結構,在具有專利技術的流態化水和干涉沉降的相互作用下,能夠持續地保持松散狀態。 在上述條件下,重礦物顆粒能夠取代輕礦物顆粒在選別床層中占據的位置而保留下來,輕礦物顆粒則作為尾礦排出,從而實現礦物顆粒按比重分選。加拿大麥吉爾大學的凌竟宏和A.R.Laplante推導出,在斯托克斯定律范圍內,礦物顆粒在尼爾森選礦機內的瞬時徑向沉降速度,當轉數給定時,改變流態化水的速度,可改變礦粒離心沉降速度的大小。該機在生產運行時,富集錐內的離心加速度可達60倍或更高的重力加速度,當?shù)V漿給入富集錐底部時,礦漿在離心力的作用下被甩向富集錐的內側壁,并沿著內壁向上運動,同時由富集錐的進水孔連續向錐內注入水流使床層呈流態化。在離心力和反沖水力的共同作用下,單體金等重礦物顆粒能克服水的徑向阻力,離心沉降或鉆隙沉降在精礦床內。而脈石礦物因受離心力較小,難以克服反沖水力的作用,結果在軸向水流沖力和離心力的軸向分力共同推動下被排出富集錐成為尾礦。
　　2 適用物料及粒級 211 適用物料 尼爾森選礦機現有兩種類型產品,一種是間斷排礦型,另一種是連續可變排礦(CVD)型,根據精礦產率大小不同,兩類產品各自適用于不同的情況。 一般以精礦產率011%為分界線,在分界線以下考 慮用間斷排礦型,反之則用連續可變排礦型。間斷排礦型選礦機排放周期取決于所處理礦石的性質、給礦量等,脈礦一般為1～4小時,砂礦一般為4～12小時。連續可變排礦型選礦機可連續排礦,并根據需要連續調節精礦產率,可在0～50%任意選擇。間斷排礦型尼爾森選礦機適用于貴金屬回收,包括金、銀和鉑族金屬。其中為廣泛的應用是巖(脈)金、砂金及有色金屬伴生金的回收;從鎳銅硫化礦石中回收鉑、鈀等是近年來尼爾森選礦機應用的又一大進展。連續可變排放型尼爾森選礦機主要用來回收較大產率(一般大于015%)的有價組份。當目的礦物和脈石比重差大于115時,CVD型選礦機能使它們有效的分離?？蓱?yīng)用于黑(白)鎢礦、錫石、鉭鐵礦、鉻鐵礦、鈦鐵礦、金紅石、氧化鐵礦物和含金銀的硫化物等較大比重礦物的富集,以及工業礦物除鐵、粉煤的洗選等。除上述礦石之外,尼爾森選礦機已在多家選礦廠被用來從含金浮選銅精礦等物料中分選出高品位的金精礦,以此提高金的冶煉廠凈返(NSR)系數,增加經濟效益。另外它還在非礦物資源回收方面開始得到應用。
　　212 給礦粒度和回收粒級 尼爾森選礦機給礦粒度區間較寬,間斷排礦型為0～6mm,連續排礦型為0～312mm。其回收粒級 很寬,以金回收為例,+38 μm為極易回收粒級,10～38 μm為可回收粒級,-10μm為較難回收粒級。在生產實踐中,單體解離的金粒絕大多數為可回收粒級,因此這部分單體金較易回收。

　　3 生產實踐 311 應用概況 尼爾森選礦機已在世界黃金工業中普遍得到應用,迄今為止,公司已累積售出2700多臺套設備,客戶遍及七十多個國家。有數字表明,在產金大國澳大利亞,黃金年產量的35%由尼爾森選礦機產出,加拿大是30%～35%,南非和俄羅斯是15%。對鉑族金屬回收也取得了很好的效果,如在俄羅斯的諾里斯克(Norilsk)礦業公司,尼爾森選礦機被用來加強鉑鈀的回收,使得鉑、鈀的回收率提高了6%～8%。該公司已成為尼爾森公司的大客戶之一,安裝KC-XD48(48英寸)設備已達26臺.
　　應用已顯現出良好的發展趨勢,已開始在加拿大、俄羅斯和非洲等地區得到工業應用。應用情況調查結果 為了更好了解尼爾森選礦機的應用情況,在1998年曾對全球客戶進行了隨機抽樣調查,摘錄部分調查內容(平均值)如下:精礦Au品位為20949g/t;金回收率為31176%;設備運轉率96189%;主要耐磨件使用壽命預期13978～40000小時;備件消耗成本018美分/t(以CD30英寸為例)。 調查結果說明,尼爾森選礦機具有令人滿意的重選工藝性能,設備日常維護工作量和費用很低. 在炭漿廠的應用 南非的PresidentSteyn金礦采用炭漿工藝,月處理礦量70000～95000t。在1999年后期到2000年3月,對磨礦流程進行了改造并引進尼爾森選礦機進行重選。包括將1#和3#兩臺半自磨機改為全自磨和恢復2#磨機生產,三個磨礦回路各加裝1臺KC-CD20(20英寸)尼爾森選礦機。 優化工藝流程以期達到如下目標:降低浸渣品位;消除偶爾浸渣品位極高的(不穩定)現象;降低入浸品位和減少浸出時間;增加金總回收率1%～2%;有效的安全性;改善現金流(較大部分金盡早產出)。 在試驗結果評估的基礎上,該礦先后在2000年3月15日之前安裝了3臺CD20(20英寸)設備。 第1臺設備安裝到3#磨機回路,于1999年11月15日試車,并于當月底比預期多產金62kg,這部分金來自于原系統的金沉積和循環負荷;第2臺安裝在2#磨機回路,當時磨機是新襯板,沒有發現預想的“丟”金現象。尼爾森選礦機使得循環負荷中金沒有再進入襯板中。 安裝時將一段旋流器位置提高,在沉砂池的底部加裝帶有控制閥的6英寸出口管,給料至篩孔為3mm的篩子。篩下物自流到尼爾森選礦機,篩上物和選礦機尾礦自流進入磨機給礦端?？刂崎y由選礦機的獨立控制系統控制。 第3臺尼爾森選礦機裝在1#磨機回路,2000年3月15日試車使用。

　　 選礦機的精礦各自排至儲料箱中,用安全籠防護。每天清空儲料箱,送至冶煉間進一步處理。選礦機的精礦經Gemeni搖床精選后焙燒、冶煉。搖床尾礦返回到磨機。Gemeni搖床精選的作業回收 率約為85%。 試驗預期實際生產中尼爾森重選回收率可能為30%～32%(精選之前)。投產后,發現冶煉澆鑄金的回收率已達30%～35%,估算尼爾森重選回收率為35%～41%;后經優化操作參數,冶煉澆鑄金的回收率達44%～45%。估算尼爾森重選回收率可達51%～53%。 尼爾森的重選應用達到或超過原預期目標。浸渣品位由過去平均為0122g/t降至0116g/t;浸渣品位波動遠比以前要小;入浸品位也由415～510g/t降為217～310g/t,由于要求的浸出時間減短,因此去掉了6個浸出槽中的2個;氰化物的用量降低10%;重選投產后金的總回收率大于97%,而過去 的月平均值小于95%,因此金的總回收率提高了 2%以上。代替磨礦回路中的傳統重選設備 (1)代替跳汰機。位于西班牙的RioNarcea金礦是一個含銅礦山,Au410～610g/t,Cu012%～019%,其中銅90%以上為氰化易溶銅。 選廠于1998年初投產,處理能力60～70t/h,工藝流程為“跳汰重選+浮選+炭浸”。重選金回收率為2%,浮選金回收率為70%,炭浸回收率為18%,金總回收率約87%。浮選金的冶煉廠凈返(NSR)值僅為8215%。 從1998年10月起,采取加裝1臺30英寸尼爾森選礦機作重選為主要措施,輔以其他一些相關改造,30英寸尼爾森選礦機的精礦用12英寸尼爾森選礦機精選后賣出。至1999年10月,金的重選回收率由原來的2%提高到了20%～25%,這部分金的冶煉廠凈返(NSR)值為9713%,僅此一項月增效益150000美元。此外還增加了選廠處理能力30%,生產流程更加穩定。 (2)代替搖床。澳大利亞的Paddington金礦處理礦石120萬t/a,采用炭浸工藝。原設計在磨礦回路中的旋流器底流用搖床回收粗粒金,投產后重選金回收率僅為3122%。后改用2臺30英寸尼爾森選礦機代替搖床,其重選回收率從3122%提高到3218%,并使選廠金的回收率提高了2%。應用結 果既減少了勞動力,改善了勞動條件,又提高了經濟效益。
